Dando acabamento em sua placa no Pcbnew

Índice da série
1- Apresentando o KiCad e o EESchema.
2- Desenhando os primeiros circuitos no Kicad
3- Bibliotecas no KiCad: criando seus componentes
4- Transportando seus componentes para o Pcbnew
5- Conhecendo o Pcbnew
6- Carregando e organizando seus componentes no Pcbnew
7- Roteando manualmente suas placas no Pcbnew
8- Dando acabamento em sua placa no Pcbnew
9- KiCad: preparando seu desenho para produção

No último post, nós fizemos o roteamento manual de uma placa simples, no Pcbnew. Agora vamos dar os retoques finais nesta placa.

Fazendo bordas

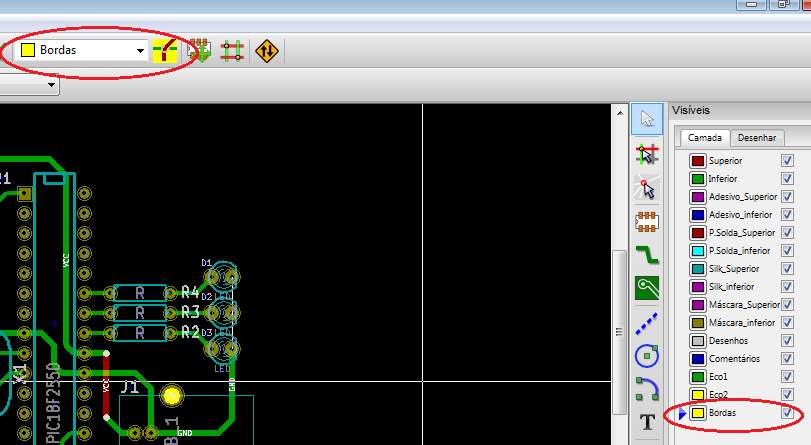

Toda placa possui bordas, e é importante que você as defina no desenho. Para isto, portanto, vamos selecionar primeiro a camada Bordas. Esta seleção pode ser feita na caixa de Camadas do lado direito da tela, ou no menu drop-down da barra superior. Abaixo, os dois pontos estão destacados:

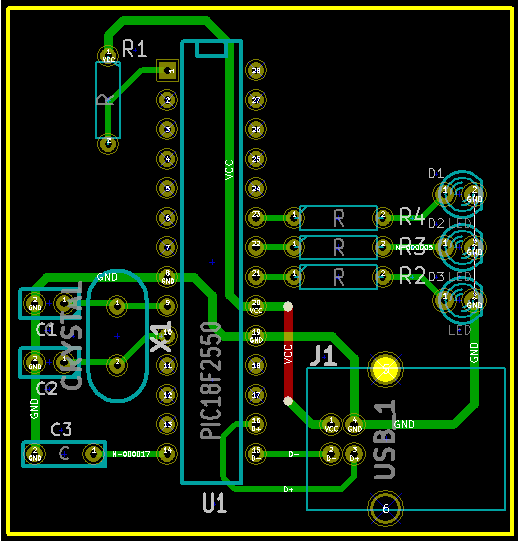

Assim que a camada Bordas for selecionada, escolhemos a ferramenta de linha gráfica ou poligono na barra lateral direita (botão 7, que pode ser visto aqui). Com esta ferramenta, então, faremos um retângulo em volta de nosso desenho. O resultado pode ser visto abaixo:


A linha amarela define as bordas de nossa placa. Mas deixar a placa apenas com as trilhas não é um procedimento muito recomendável. O próximo passo é adicionar áreas de cobre na placa.

Adicionando áreas de cobre

O processo de confecção de uma placa pode ser melhorado com a adição de áreas de cobre. Se você pretende corroer a placa, este procedimento irá diminuir o tempo que a placa deve ficar na solução para ficar pronta. Ligando-se também estas áreas ao GND da placa reduz a possibilidade de interferências eletromagnéticas.

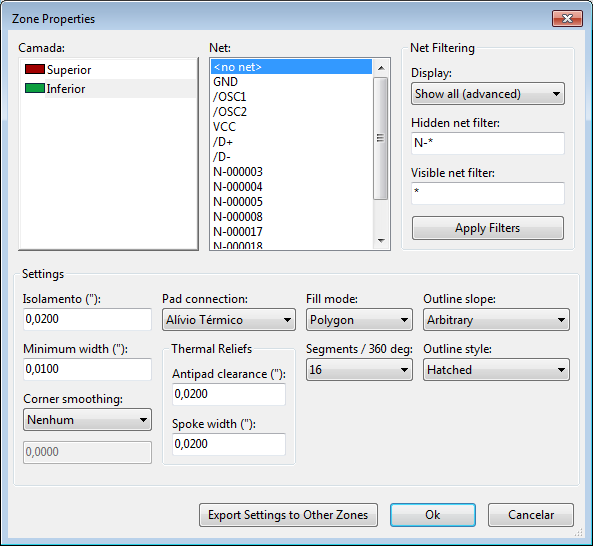

Para adicionarmos estas áreas, primeiro selecionamos a Camada que vamos trabalhar. Como queremos adicionar um polígono na camada de cobre, selecionamos a Camada Inferior da forma já descrita no último item. Clicamos agora no botão 6 da barra lateral direita. Vamos clicar no canto superior esquerdo da placa, o que abrirá a janela a seguir:


Como podemos ver, há uma área para seleção da camada, da Net e de outros parâmetros. Se você já escolheu a camada Inferior, ela estará selecionada agora. Selecionamos também a Net GND, para que nosso polígono fique ligado eletricamente a esta Net. Podemos também escolher a distância do polígono para as trilhas que não estão eletricamente ligadas a ele na caixa de texto Isolamento. Deixaremos os 20 mils padrão. Deixaremos por enquanto as configurações padrão e clicamos OK. Vamos agora desenhar um retângulo por cima do retângulo das bordas. Concluído o retângulo, suas bordas ficarão destacadas. Agora, com a ferramenta de área preenchida ainda selecionada, clique com o botão direito dentro da área desenhada. Escolha Encher ou Reencher todas as Zonas.

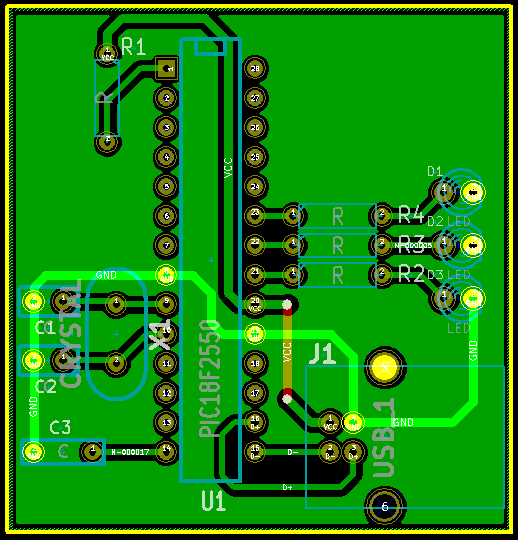

O resultado será parecido com este:


Percebam que o KiCad aplica o isolamento em suas bordas também. O desenho acima foi feito usando-se o tipo de conexão com Pads sólida. Se usarmos Alívio Térmico, as conexões com Pads serão feitas por linhas.

Preenchimento com Alívio Térmico

Inserindo textos

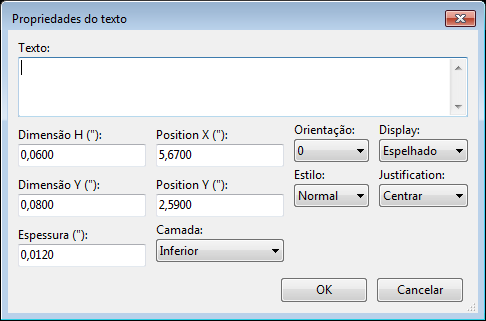

Para inserir textos, devemos clicar no botão 10 da barra lateral direita. Textos podem ser colocados em qualquer camada. Clicando no botão 10 e depois, no desenho, a seguinte caixa de diálogo será aberta:

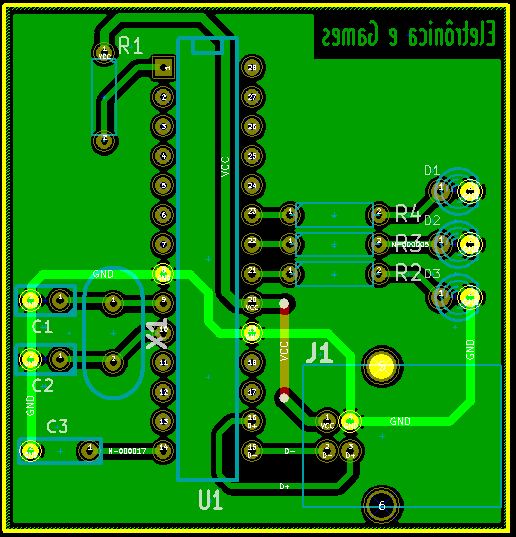

O texto é inserido aqui, juntamente com suas propriedades. Se você está inserindo um texto na camada inferior e já existe uma área de cobre no local, é necessário refazer o preenchimento. O resultado final está abaixo:

Conclusão

Demos aqui algumas dicas para dar o acabamento de sua placa. O próximo passo agora é gerar todos os arquivos necessários para a produção desta placa em escala industrial.
